Como o Grupo CCR otimizou o planejamento e a operação das linhas de Metrô e Trem Urbano na cidade de São Paulo.
A gestão de infraestrutura de transporte de massa em um dos maiores e mais dinâmicos centros urbanos do mundo, São Paulo, apresenta desafios operacionais e estratégicos monumentais.
Para o Grupo CCR, responsável pela operação das linhas 4 Amarela e 5-Lilás (metrô) e 8-Diamante e 9-Esmeralda (trem urbano), garantir a segurança e gerir os riscos associados ao entorno das vias é uma prioridade diária.
O desafio central reside no monitoramento eficaz da faixa de domínio – uma área crítica que se estende por 50 metros para cada lado dos trilhos. Em um ambiente urbano denso, esta faixa está sujeita à pressão constante do crescimento da cidade, ocupações irregulares e alterações topográficas que podem impactar diretamente a eficiência do sistema.
Para obter um diagnóstico preciso desta vasta área, o Grupo CCR buscou a expertise técnica da DRONE & GIS. Fomos comissionados para executar um projeto de Levantamento Aerofotogramétrico de alta precisão com o uso de Drones.
A execução deste projeto representou um marco, dadas as suas complexidades. Devido à dificuldade de operar em São Paulo, cidade que possui o espaço aéreo de helicópteros mais movimentado do mundo, um estudo com este nível de detalhe sobre as linhas era considerado um desafio sem precedentes. Este se tornou, de fato, o primeiro estudo aerofotogramétrico desta natureza e escala realizado para a companhia.
O escopo do projeto cobriu um total de 141,31 km de corredores de transporte, divididos entre 33,6 km das linhas de metrô e 107,71 km das linhas de trem urbano.
O objetivo do cliente era duplo e altamente estratégico: Gerar um Relatório Evolutivo do Uso do Solo e Conhecer a Topografia para Gestão de Riscos
Operar no espaço aéreo de helicópteros mais movimentado do mundo exige uma logística impecável, autorizações rigorosas e um planejamento de segurança de alto nível. Cada voo é uma prova da nossa expertise em entregar precisão e qualidade, mesmo nas condições mais complexas.
A solução proposta combinou um detalhado mapeamento de uso e ocupação do solo e um modelo altimétrico de toda a linha ferroviária a céu aberto. Para complementar, foi desenvolvido um relatório temporal dos trechos de trem urbano, com
o objetivo de registrar e monitorar a evolução das áreas ao longo do tempo.
O levantamento forneceu ao Grupo CCR uma ferramenta poderosa para gerenciar riscos à infraestrutura (trilhos, passarelas e estações) das linhas de metrô e trem. A Drone & GIS utilizou sua tecnologia e equipe para garantir a qualidade dos dados e a eficiência da operação.
O comissionamento do Grupo CCR para a DRONE & GIS não se tratava de um levantamento aerofotogramétrico convencional.
O projeto apresentava um conjunto de desafios operacionais, logísticos e técnicos que exigiam um nível de planejamento e execução de máxima precisão. O desafio foi estruturado em quatro pilares centrais:
O maior obstáculo inicial era a própria natureza do local de operação: São Paulo. A cidade detém o título de espaço aéreo com maior tráfego de helicópteros do mundo.
A realização de um voo de Drone em corredores extensos e lineares, sobrepondo-se a linhas de metrô e trem ativas e em um espaço aéreo tão congestionado, era um feito sem precedentes para a companhia. Isso exigiu um planejamento de segurança e coordenação de voo de complexidade extrema, muito além dos procedimentos operacionais padrão.

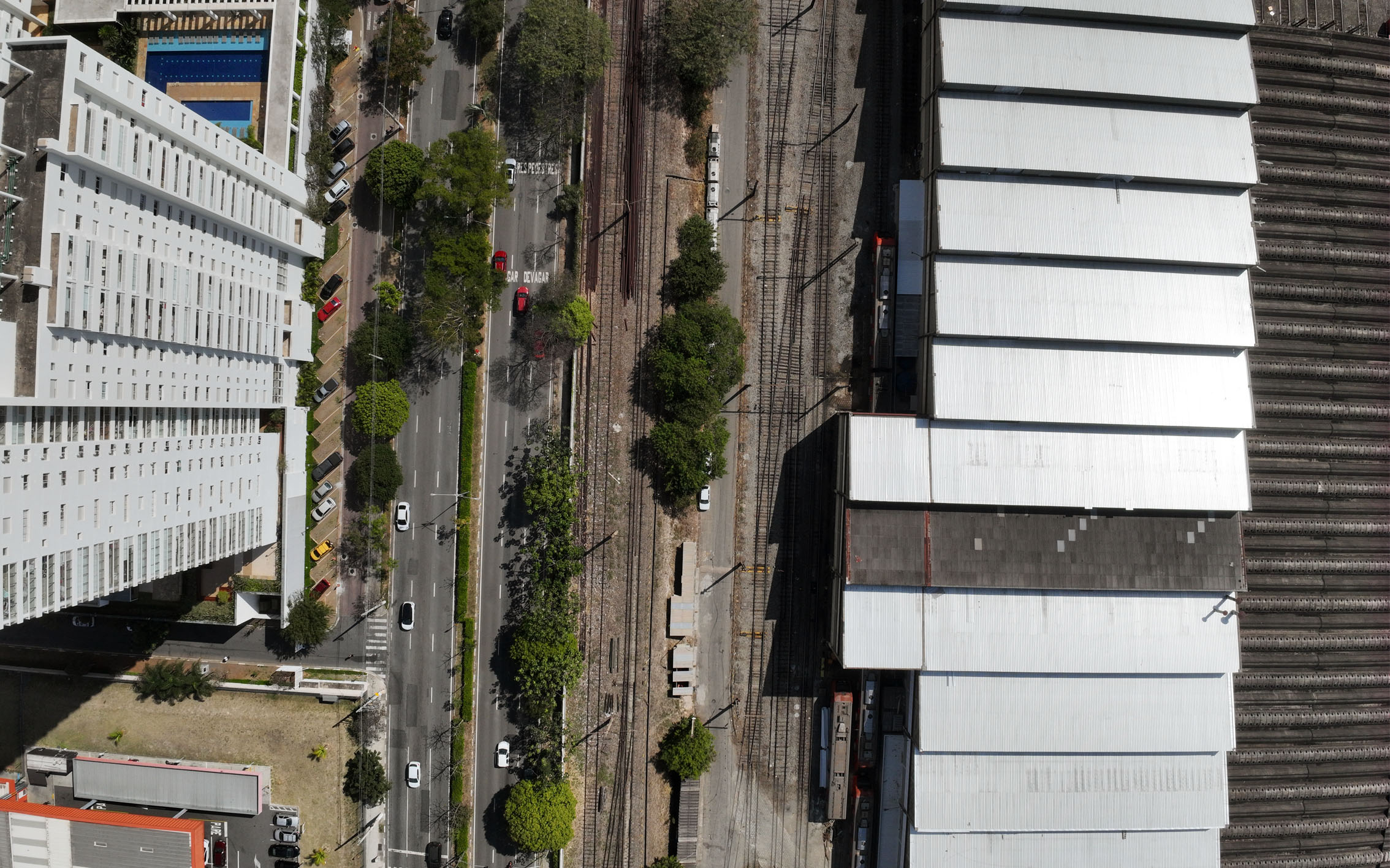

O segundo desafio era a pura escala do projeto. O objetivo era mapear a faixa de domínio (50 metros para cada lado do eixo) ao longo de quatro das linhas mais vitais da metrópole, totalizando 141,31 km de extensão.
Este escopo massivo se traduziu em uma operação logística e de aquisição de dados em larga escala, como detalhado abaixo:
Metrô (4 e 5)
Trem (8 e 9)
Total:
33,6 km
107,71 km
Total: 141,31 km
368,97 hectares
967,56 hectares
Total: 1.336,53 hectares
8.900 fotografias
22.961 fotografias
Total: 31.861 fotografias
Coletar, georreferenciar e processar esse volume de dados (quase 32.000 imagens de alta resolução) exigiu um fluxo de trabalho rigoroso, desde o levantamento em campo com receptores GNSS RTK para garantir o georreferenciamento preciso, até o processamento robusto em escritório.
O Grupo CCR não demandava apenas imagens; demandava inteligência acionável.
O desafio aqui era produzir dois conjuntos de produtos cartográficos distintos e complementares:
A principal demanda era a capacidade de gerar um relatório evolutivo da área, comparando o estado atual com o histórico de mapeamento via satélite. Para isso, o desafio era vetorizar com precisão (classificar) todo o uso do solo na faixa de domínio dentro das cinco classes contratuais:
O segundo produto exigido era um modelo altimétrico de alta precisão.
O desafio era fornecer dados topográficos detalhados o suficiente para que a equipe de engenharia do cliente pudesse coordenar manutenções preventivas e minimizar riscos à infraestrutura da linha, como monitoramento de taludes e prevenção de deslizamentos.
Finalmente, todos esses desafios operacionais e técnicos precisavam ser vencidos dentro de um quadro estrito de conformidade e qualidade. A execução do projeto foi condicionada à aderência rigorosa a múltiplos padrões:
A aplicação dos nossos próprios e exigentes protocolos internos de excelência e segurança.
Aderência total à norma brasileira de Execução de Levantamentos Topográficos, garantindo a acurácia posicional e a qualidade dos dados geométricos
O projeto foi executado sob a autorização e certificação da empresa junto ao Ministério da Defesa (Categoria A), assegurando plena conformidade legal para operações desta complexidade
Para superar os desafios logísticos e operacionais impostos pelo denso ambiente urbano e pelo tráfego aéreo de São Paulo, a DRONE & GIS implementou uma metodologia de levantamento aerofotogramétrico de alta performance, fundamentada em rigor técnico, conformidade regulatória e processamento avançado de dados.
A solução integrou a captura de dados via Drone com técnicas de Geodésia e Cartografia Digital, assegurando produtos de acurácia centimétrica.
A campanha de campo foi executada utilizando aeronave de categoria Multirrotores, equipada com sensor RGB de alta resolução, operando a uma altura média de voo de 120 metros.
Dada a complexidade do espaço aéreo, a operação foi realizada sob estrita autorização e certificação Categoria A junto ao Ministério da Defesa, garantindo total segurança jurídica e operacional.
A aquisição abrangeu uma extensão linear total de 141,31 km e uma área de 1.336,55 hectares, cobrindo 50 metros de faixa de domínio para cada lado do eixo das ferrovias. Para garantir a precisão posicional, utilizou-se o apoio de campo com receptores GNSS RTK (Real Time Kinematic), essenciais para o
georreferenciamento preciso das imagens.
O processamento dos dados brutos — totalizando cerca de 32.000 imagens — foi realizado em software especializado utilizando algoritmos de Visão Computacional. O fluxo de trabalho obedeceu a rigorosos padrões cartográficos:
A solução entregou uma suíte completa de produtos de inteligência geográfica, permitindo uma análise dual: uso do solo e altimetria.
A execução deste projeto não representou apenas a entrega de produtos cartográficos, mas a consolidação de uma nova camada de inteligência geográfica para a operação metroferroviária de São Paulo.
O levantamento forneceu ao Grupo CCR uma ferramenta poderosa para gerenciar riscos à infraestrutura (trilhos, passarelas e estações) das linhas de metrô e trem, instrumentalizando a engenharia com dados de alta confiabilidade para a tomada de decisões críticas.

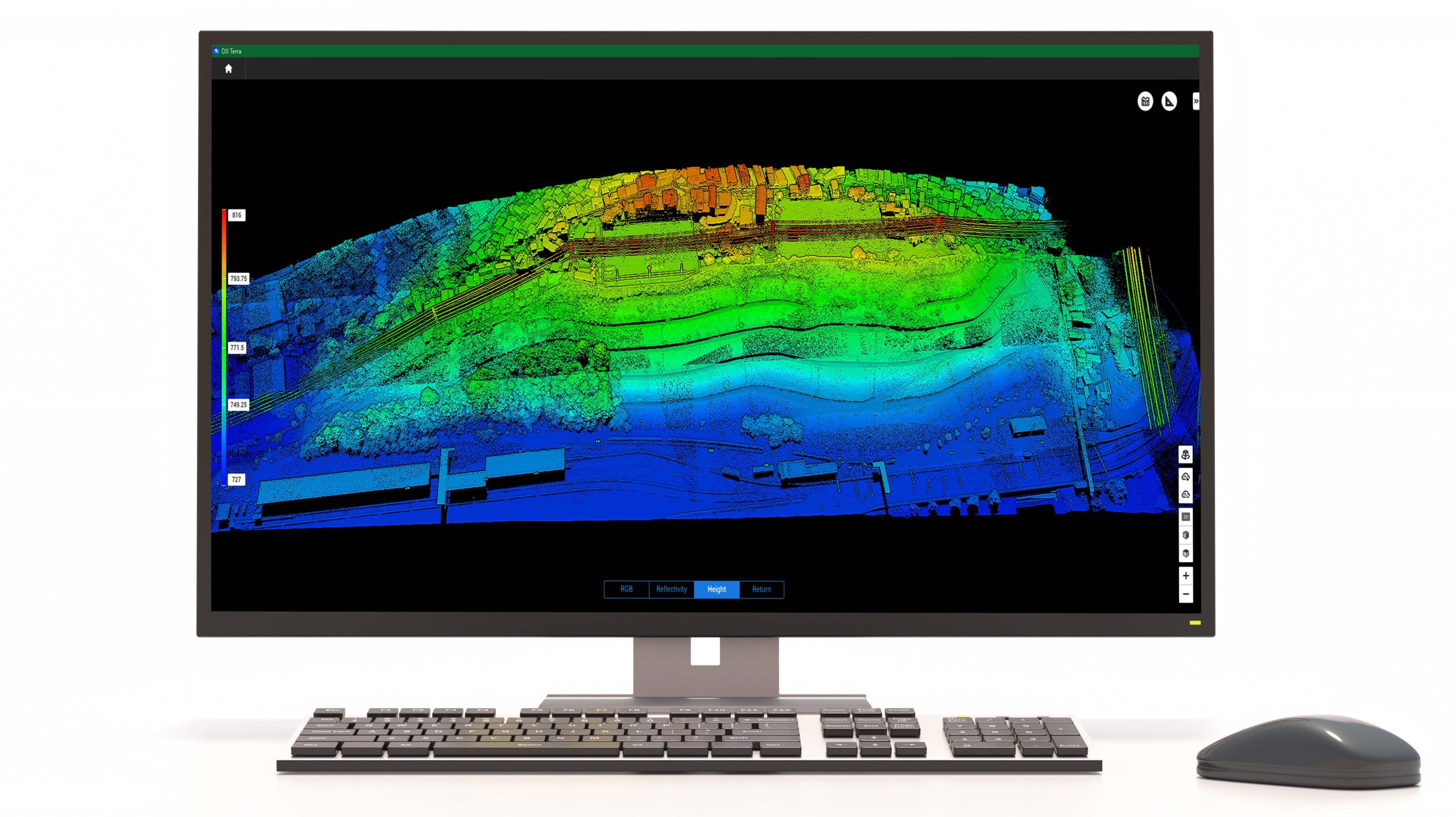

A disponibilidade de um Modelo Digital de Terreno (MDT) preciso e “limpo” de vegetação ou artefatos antrópicos permitiu à equipe de engenharia do cliente uma visão detalhada da topografia ao longo de 141,31 km de via permanente.
A metodologia aplicada transcendeu o mapeamento estático. Ao cruzar os novos dados de alta resolução (GSD 3,5 cm) com registros históricos, gerou-se um Relatório Evolutivo do Uso do Solo.
Esta análise temporal ofereceu dados qualitativos e quantitativos sobre as mudanças na faixa de domínio, permitindo identificar invasões, alterações urbanas e novas ocupações irregulares com precisão métrica.

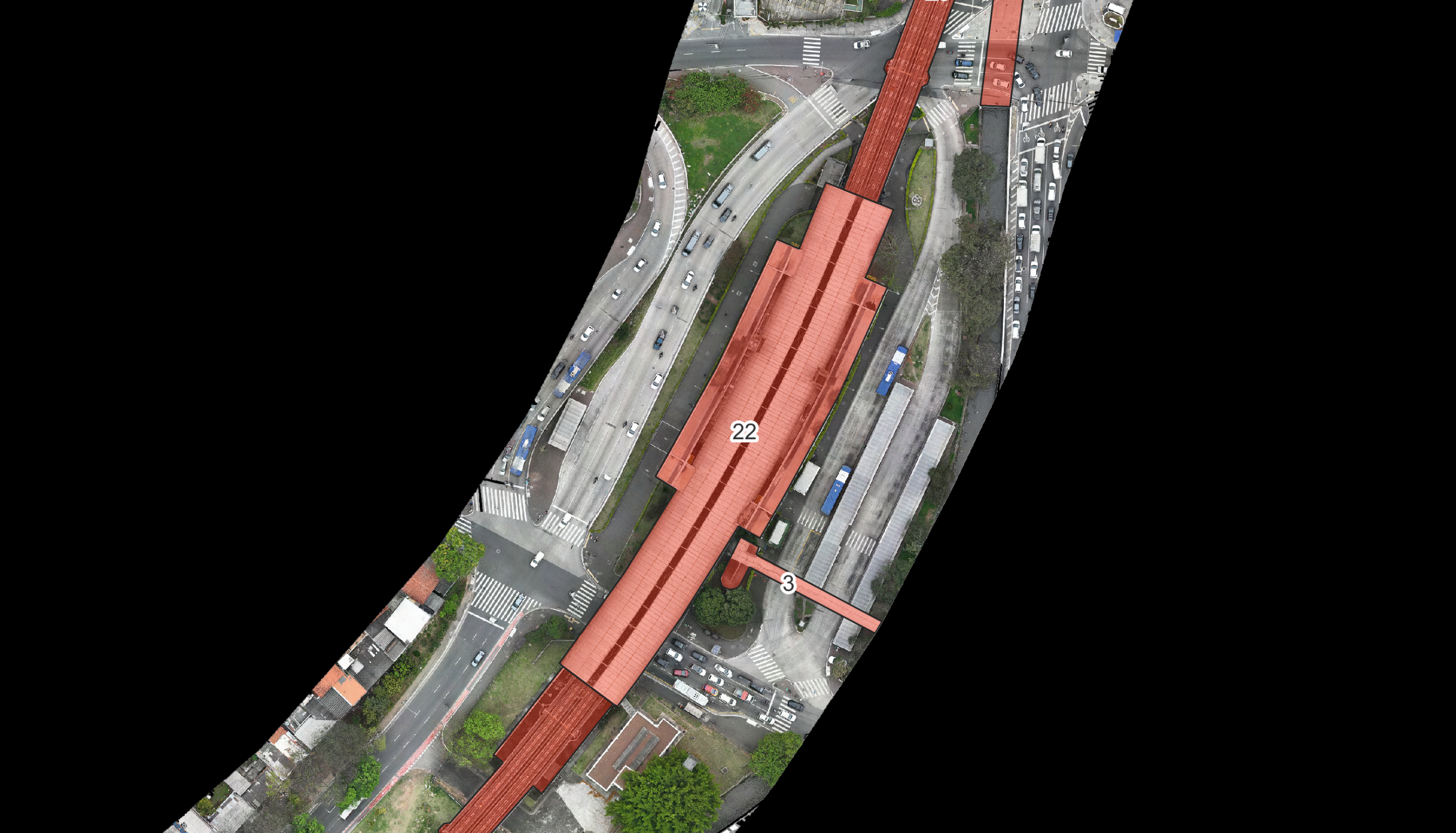

A classificação detalhada em classes (Urbana, Aberta, Vegetação, etc.) forneceu um diagnóstico claro da pressão urbana sobre a via férrea, vital para a proteção da faixa de domínio
A DRONE & GIS utilizou sua tecnologia e equipe para garantir a qualidade dos dados e a eficiência da operação, superando o desafio logístico de operar no espaço aéreo mais congestionado do mundo.
A operação garantiu aderência total às normas técnicas (NBR 13.133) e regulatórias (Ministério da Defesa), entregando produtos auditáveis e juridicamente seguros.
A agilidade do levantamento por DRONE combinada ao processamento robusto, resultou em um ótimo custo benefício em comparação aos métodos tradicionais, fornecendo uma base de dados integrada e de fácil acesso para diversas áreas da companhia
Em resumo, o projeto dotou o Grupo CCR de um Gêmeo Digital da superfície de suas linhas, elevando o padrão de monitoramento, segurança e planejamento estratégico da infraestrutura de transporte de massa
em São Paulo
